LCR - mittari

Wayne Kerr Electronics on tunnettu laitevalmistaja komponenttien mittaussovelluksiin. LCR - mittarit muodostavat tärkeimmän tuoteryhmän. Tuotevalikoimaan lukeutuvat myös impedanssianalysaattorit sekä testerit muuntajien ja muiden käämittyjen komponenttien testaukseen.

LCR - mittari 4300-sarja

Uusi 4300-sarja käsittää neljä LCR-mittaria. Laitteet ovat edullisia, pienikokoisia ja helppokäyttöisiä. RS232-liitäntä ja Kelvin-mittausjohtimet sisältyvät toimitukseen, IEEE488-liitäntä on saatavana lisävarusteena. Perustarkkuus on +/- 0,1 %.

• 4310: 20 Hz … 100 kHz
• 4320: 20 Hz … 200 kHz
• 4350: 20 Hz … 500 kHz
• 43100: 20 Hz … 1 MHz

LCR - mittari 6440B

6440B on suunniteltu sovelluksiin, joissa mittaustarkkuus ja -nopeus ovat haluttuja ominaisuuksia. Perustarkkuus on +/- 0,02 % ja taajuusalue 20 Hz … 3 MHz. Rinnakkaismallin 6430B:n maksimitaajuus on 500 kHz, muut ominaisuudet ovat samat.

• taajuusalue 20 Hz … 3 MHz
• perustarkkuus +/- 0,02 %
• monitaajuusmittaus
• mittaustulokset graafisena esityksenä
• MescoView-ohjelmisto lisävarusteena (PDF (0,4 Mt) esite)

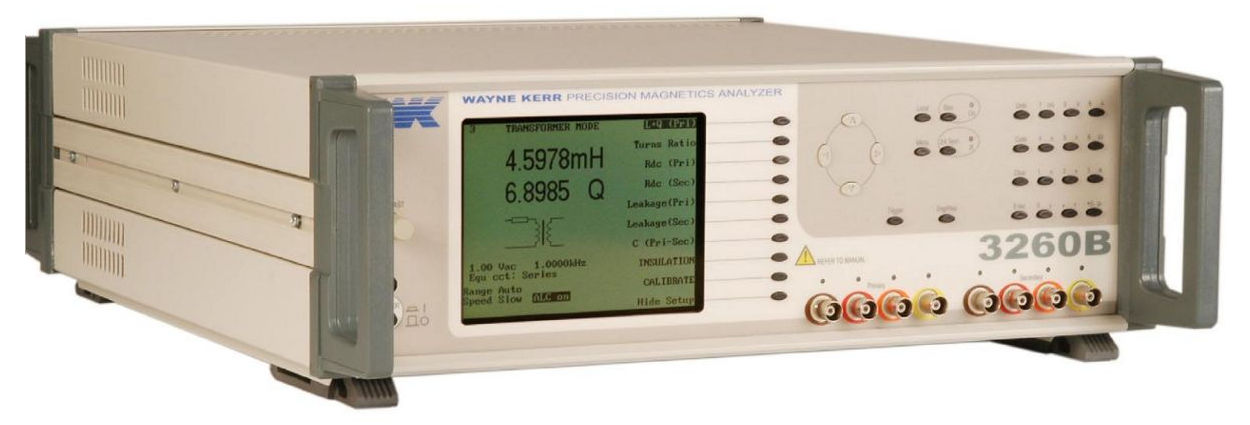

LCR - mittari 3260B

3260B on erityisesti suunniteltu muuntajien ja muiden käämittyjen komponenttien mittaussovelluksiin. Laitteessa on kahdet mittausliittimet mahdollistaen samanaikaisen mittauksen ensiö- ja toisiopuolelta. Sovellukset, joissa tarvitaan suurta bias-virtaa voidaan ratkaista erillisellä DC bias-virtalähteellä, 3625B, josta saadaan 25 A. Kytkemällä useampia virtalähteitä rinnakkain päästään 125 ampeeriin. Telekommunikaatiokomponenttien (ADSL, HDSL, ISDN…) testausta varten on saatavana erillinen 3261A testausyksikkö.

• taajuusalue 20 Hz … 3 MHz
• mittausnopeus 20 mittausta sekunnissa
• perustarkkuus +/- 0,1 %
• biasvirta …. 125 A (3625B)
• mittaustulokset graafisena esityksenä
• telekommunikaatiomittaukset (3261A)
• MescoView-ohjelmisto lisävarusteena (PDF (0,4 Mt) esite)

Lisätiedot: 3620B sekä 3621A

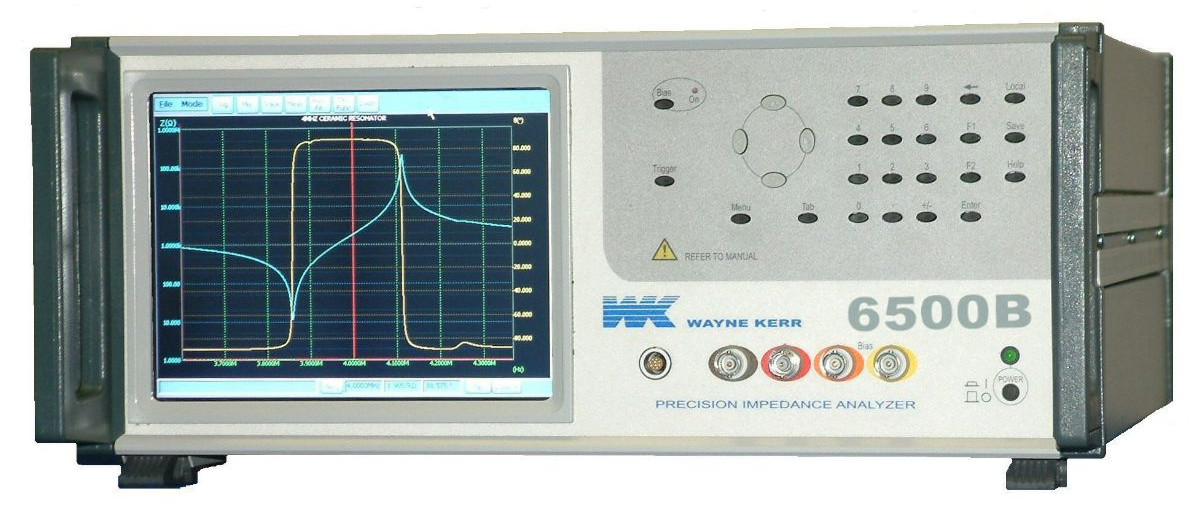

Impedanssianalysaattori, 6500B-sarja

6500B-sarja on tarkka ja monipuolinen impedanssianalysaattori. Laitteella voidaan mitata 11 eri parametria, joista mitkä hyvänsä kaksi voidaan esittää laitteen isolla 8,4” värinäytöllä graafisena käyränä joko taajuuden, mittausvirran tai bias-jännitteen funktiona. Perusmittaustarkkuus on +/- 0,05%. Laitesarjasta on tarjolla 7 eri versiota, jotka eroavat toisistaan ainoastaan maksimitaajuuden suhteen. Erittäin tärkeä ominaisuus on laitteiden päivitettävyys, mikä tarkoittaa sitä että esimerkiksi 5 MHz:n laite, joka täyttää tämänhetkiset mittausvaatimukset, voidaan sovellusten muuttuessa päivittää korkeammille taajuuksille sopivaksi.

• taajuusalueet 20 Hz … 5 MHz - 20 Hz … 120 MHz
• perusmittaustarkkuus +/- 0,05 %
• USB-, Ethernet-, IEEE488.2-liitännät
• päivitettävyys ylempään taajuusalueeseen

Lisätiedot: 6500B

Suurjännitetesteri 7720

7720 on suurjännitetesteri (Impulse Winding Tester), joka on suunniteltu tuotannon sovelluksiin paljastamaan vaikeasti havaittavat valmistusviat käämityistä komponenteista. Testaus tehdään kohdetta rikkomatta. Laite on saatavana 2-, 4-, 6- tai 8-kanavaisena.

• testausjännite 200 … 5000 V
• "go/no-go"-testaus
• RS232-liitäntä

DMM 357 6,5 numeron yleismittari

• tarkkuus +/- 0,005 %
• AC/DC jännite- ja virtamittaukset
• resistanssimittaukset
• lämpötilamittaukset

AM- / FM- modulaatiomittari 257

Taajuusalue 1,5 MHz … 2 GHz. Laite on saatavana myös akkukäyttöisena GPIB- liitännällä varustettuna.
